Конденсаторный шкаф для компенсации реактивной мощности
Шкаф с компенсацией реактивной мощности предназначен для повышения коэффициента мощности в энергосистеме, снижения реактивной мощности и улучшения качества электроснабжения.
Описание
маркер
Описание
Шкаф с компенсацией реактивной мощности предназначен для повышения коэффициента мощности в энергосистеме, снижения реактивной мощности и улучшения качества электроснабжения.
В электросетях большинство нагрузок (например, электродвигатели, трансформаторы) являются индуктивными, что вызывает сдвиг фазы между током и напряжением. Это приводит к низкому коэффициенту мощности, снижению эффективности оборудования и увеличению потерь в линиях. Подключение шкафа с компенсацией реактивной мощности позволяет уравновесить индуктивную нагрузку, повысить коэффициент мощности и обеспечить стабильную и эффективную работу энергосистемы.

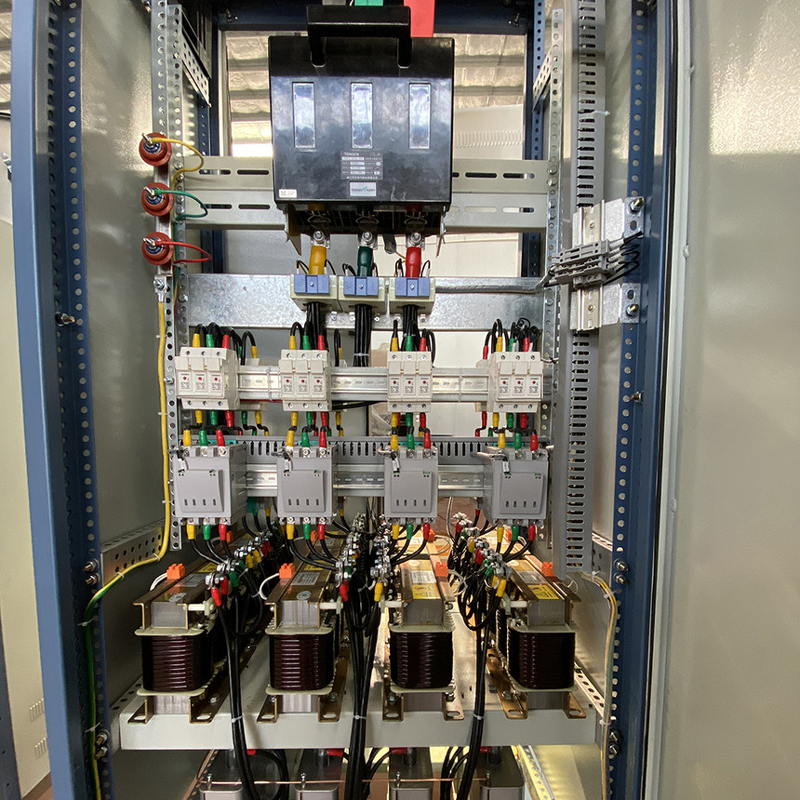

Конструкция
●Шкаф: Изготавливается, как правило, из холоднокатаной стали, обладает высокой механической прочностью и степенью защиты не ниже IP30, предотвращает попадание пыли, посторонних предметов и механические повреждения.

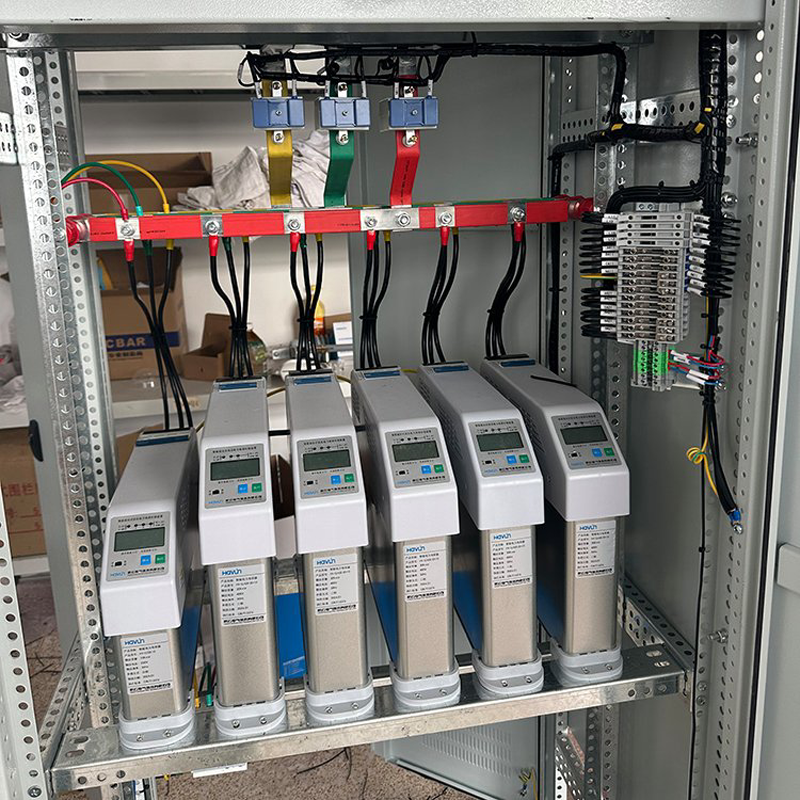

●Конденсаторы: Основной элемент, создающий емкостную реактивную мощность для компенсации индуктивной. Применяются самовосстанавливающиеся низковольтные и высоковольтные конденсаторы с низкими потерями, высокой стабильностью и длительным сроком службы.

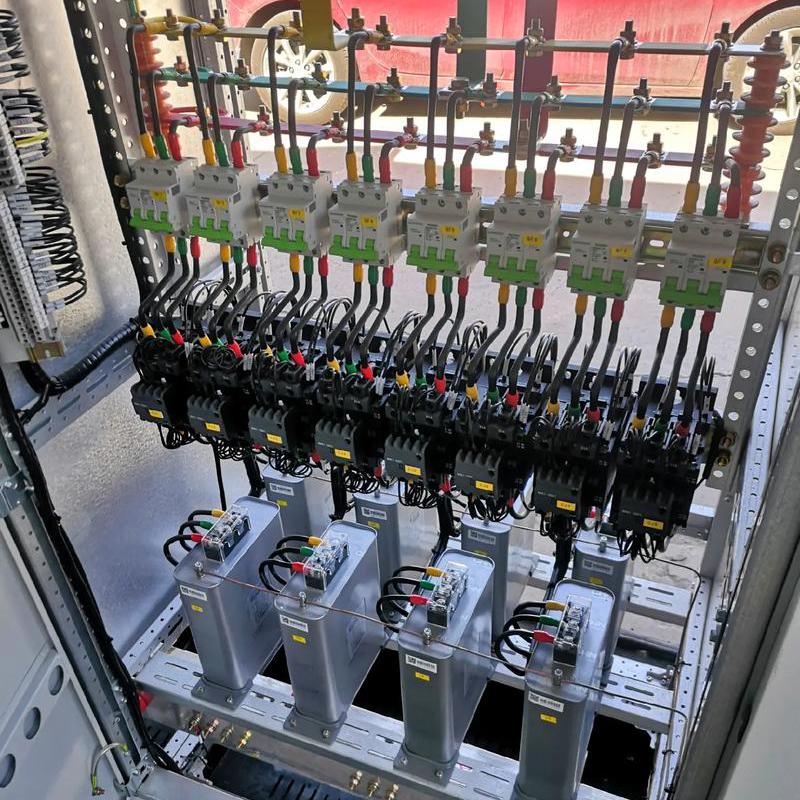

●Коммутационные устройства: Используются специальные контакторы, комбинированные выключатели, тиристорные переключатели. Управляют включением и отключением конденсаторных групп для динамической компенсации реактивной мощности.
●Защита: Включает предохранители, разрядники, тепловые реле. Предохранители — для защиты от короткого замыкания, разрядники — от перенапряжений, тепловые реле — для защиты от перегрева.
●Измерение и управление: Многофункциональные приборы измеряют напряжение, ток, коэффициент мощности и др. Автоматический контроллер компенсации управляет включением/отключением конденсаторов на основе заданных параметров и текущих показаний.
●Шины и соединительные провода: Шины соединяют электрические компоненты, передают мощность; провода обеспечивают электрические и сигнальные соединения, выполнены из изолированных кабелей с хорошими диэлектрическими свойствами.
Принцип работы
При наличии индуктивной нагрузки ток отстает от напряжения, создавая индуктивную реактивную мощность. Подключённые параллельно в сеть конденсаторы создают емкостную реактивную мощность, ток которой опережает напряжение. Это частично компенсирует индуктивную составляющую, снижает фазовый сдвиг и повышает коэффициент мощности.
Если коэффициент мощности падает ниже заданного, контроллер автоматически включает нужное количество конденсаторов. При достижении или превышении заданного уровня часть конденсаторов отключается для удержания коэффициента мощности в оптимальном диапазоне.
Функциональные особенности
●Повышение коэффициента мощности — до 0.9 и выше, снижение реактивных потерь, повышение эффективности передачи энергии, снижение затрат на электроэнергию.
●Стабилизация напряжения — снижение падения напряжения, устранение колебаний и мерцания, повышение стабильности работы оборудования.
●Снижение потерь в линии — уменьшение реактивных токов, снижение активных потерь, повышение энергоэффективности.
●Повышение нагрузки трансформатора — повышение коэффициента мощности позволяет трансформатору выдавать больше активной мощности, повышая его эффективность.
Области применения
Используется в промышленности, коммерческом секторе и в сфере коммунального хозяйства:
●Промышленность — для предприятий с большим количеством индуктивных нагрузок (электродвигатели, сварочные аппараты и пр.). Повышает КПД оборудования и снижает производственные расходы (механика, металлургия, химия, текстиль).
●Коммерция — в торговых центрах, офисах, где работают освещение, кондиционеры, лифты. Помогает оптимизировать качество электроэнергии и экономить на оплате.
●Коммунальное хозяйство — в системах электроснабжения, водоснабжения, транспорта. Снижает реактивные потери, повышает стабильность сетей и надежность энергоснабжения, обеспечивает бесперебойную работу служб.
связаться с нами
Сопутствующие популярные продукты

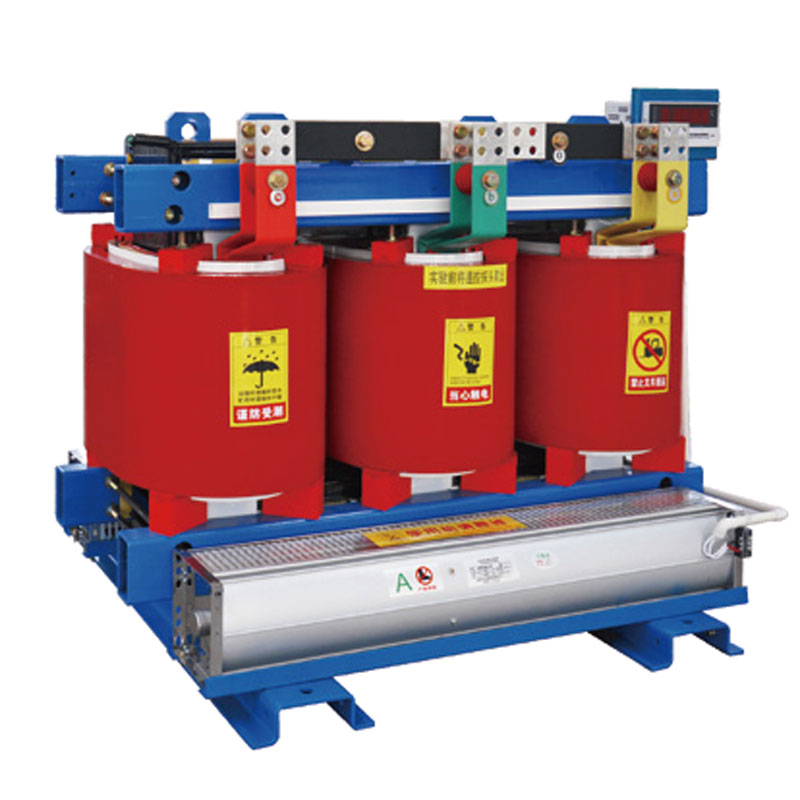

Энергоэффективный вторичный сухой трансформатор типа SCB14
Сухой трансформатор энергоэффективности класса 1 по стандарту GB20052-2020 обладает высокой стойкостью к короткому замыканию, малым объемом обслуживания, высокой эффективностью работы, компактными размерами и низким уровнем шума.
Высоковольтные и низковольтные сборные подстанции ZBW-12-0.4
Подстанция коробчатого типа ZBW-12/0.4 представляет собой «закрытую подстанцию коробчатого типа», которая широко используется в городских и сельских электросетях, на крупных и средних заводах, в зонах развития, жилых районах и других местах.
Сухой трансформатор из аморфного сплава типа SC (B)H15
Низкое энергопотребление и энергосбережение: Сердечник из аморфного сплава снижает потери холостого хода и ток холостого хода до 30% по сравнению с кремнистой сталью.
Шкаф PT
Шкаф PT, а именно шкаф трансформатора напряжения, является разновидностью высоковольтного комплектного распределительного шкафа.
Низковольтное выдвижное распределительное устройство MNS
Низковольтный выдвижной распределительный шкаф типа MNS в основном состоит из шкафа, универсального автоматического выключателя, пластиковой оболочки, нового дорожного провода с ПВХ-изоляцией, шины, шины N, шины PE, зажима шины, рамы шины, вилки главной цепи, изолирующей прокладки, опорной шины изоляции, 1/2 передаточного устройства и т. д.
Силовой трансформатор сухого типа SC(B)11
Сухие трансформаторы обладают высокой устойчивостью к короткому замыканию, малым объемом обслуживания, высокой эффективностью работы, компактными размерами и низким уровнем шума, поэтому часто применяются в местах с повышенными требованиями к пожарной и взрывобезопасности.
Распределительное устройство низкого напряжения переменного тока GGD
Корпус имеет собранную закрытую конструкцию. Каркас состоит из профилей 8MF и специальных креплений для соединения деталей.
Измерительная коробка JLX
Учет электроэнергии: в основном используется для точного измерения электроэнергии в энергосистеме и предоставления точных данных для оплаты счетов за электроэнергию, статистики потребления электроэнергии и т. д.
Полный комплект устройств с двойным источником питания SDQ
Комплект двухполюсного питания типа SDQ состоит из шкафа, автоматического переключателя резерва (уровень CB), автоматического выключателя в пластиковом корпусе, контактора переменного тока, теплового реле перегрузки, медной шины, шины N, шины PE, поливинилхлоридного изолированного провода, изолятора и т. д.
Провода и кабели
Низковольтный (0.6/1 кВ) силовой кабель с изоляцией из сшитого полиэтилена
Экран постоянного тока емкостью 100AH
RZ07-MOS Система мониторинга питания постоянного тока использует оптимизированную схему системной интеграции и подходит для систем емкостью 100 А·ч и ниже.
Экран постоянного тока емкостью 65AH
RZJK07E-LOS Система мониторинга постоянного тока использует оптимизированную схему системной интеграции и подходит для систем емкостью 65 А·ч и ниже.
Распределительное устройство сети переменного тока с металлическим замкнутым кольцом HXGN 15-12
Высоковольтное распределительное устройство коробчатого типа в металлическом корпусе HXGN15-12 (далее именуемое шкафом кольцевой сети) использует выключатели нагрузки на основе гексафторида серы (SF6) и комбинированные приборы выключателя нагрузки с предохранителем, вакуумные выключатели VS1 в качестве главных выключателей и используется в системах электроснабжения 3-12 кВ, трехфазного переменного тока, 50 Гц.

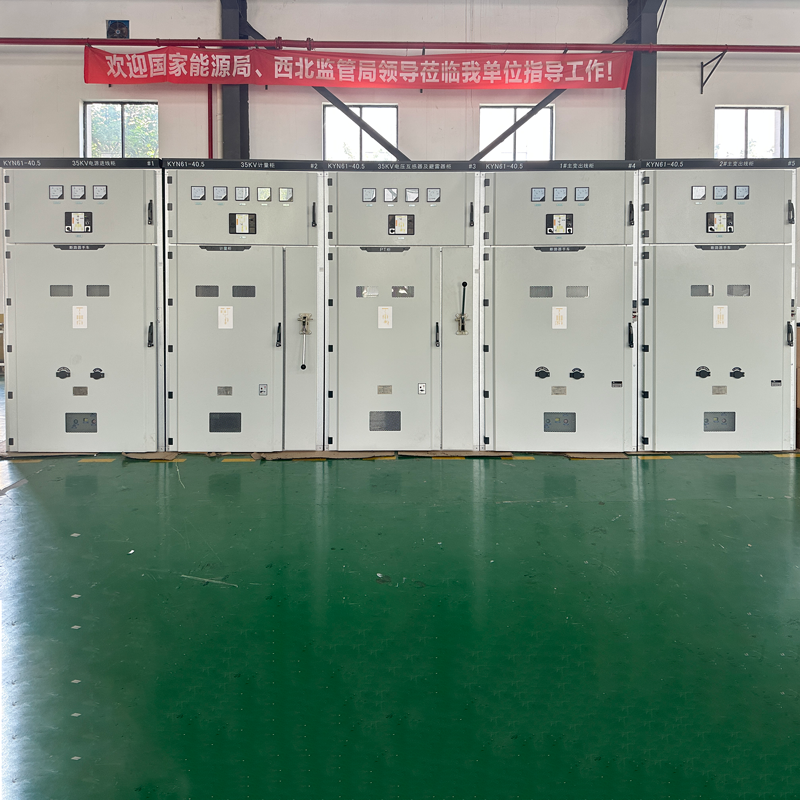

Съемное распределительное устройство переменного тока в помещении с металлической броней KYN61-40.5
KYN61-40.5 относится к бронированному съемному распределительному устройству переменного тока в металлическом корпусе, которое представляет собой трехфазное распределительное устройство переменного тока частотой 50 Гц с номинальным напряжением 40,5 кВ для внутренней установки.

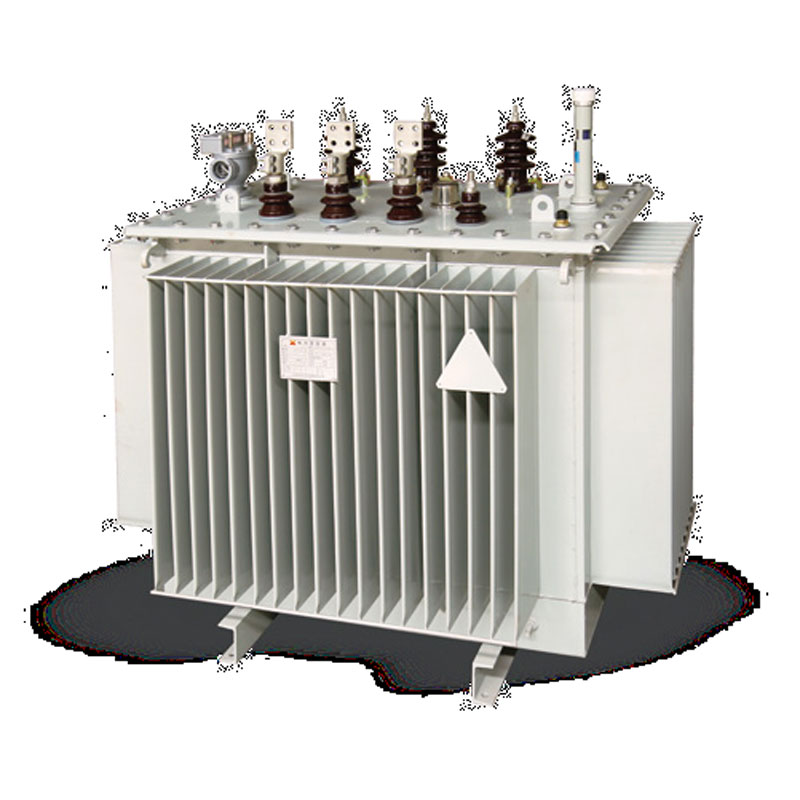

Силовой трансформатор напряжением 35 кВ
